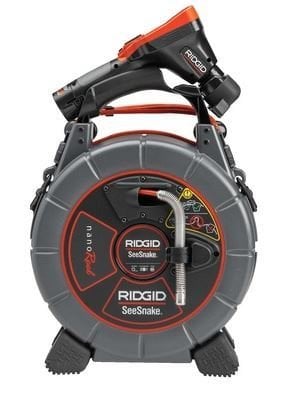

Ridgid SeeSnake NanoReel Kanal Görüntüleme Sistemi

NanoReel sistemi, uzun mesafeli küçük çaplı görüntüleme için kullanılmaktadır. Eskiden sadece boroskopların erişebildiği görüntülemelere, şimdi nanoReel sistemiyle erişebilirsiniz. Kazan boruları, besleme hatları, sulama sistemleri vb. uygulamalar için nanoReel sistemi kullanılmaktadır.

NanoReel,

*Çok küçük çaplı borulardan, dirseklerden geçerek kamera incelemesini sağlayan itme kablosuna,

*Çok küçük yarıçaplı kamera tasarımına,

*İtme kablosunun temizlemesini ve değiştirilmesine yardımcı olan çıkartılabilir bir kablo makarasına sahiptir.

NanoReel çıkartılabilir bir sistem kablosuyla birlikte geldiğinden, herhangi bir SeeSnake kamera kontrol ünitesiyle kullanılabilir.

NanoReel'i uygun bir SeeSnake kontrol ünitesiyle birlikte kullanırken, operatör bir dış hat vericisi bağlayabilir ve nanoReel itme kablosunun boru içindeki yolunu izlemesi için standart bir konumlayıcı kullanabilir

Genel Özellikler:

*Hafif ve kompakt tasarım, popüler görüntüleme sistemlerinin boyutunun yarısı kadardır. Bu özelliği taşıma kolaylığı etkin depolama sağlar.

*Küçük çaplı ve keskin dönüşler gerçekleştirebilen kamera, 1" (25 mm) hatlarda keskin dönüşler yaparak 85' (25 m) mesafeye kadar olan hatların görüntülenmesine olanak sağlar.

*İç tamburu değiştirebilir tambur özelliği sayesinde değiştirebilirsiniz.

*N85S – Özelleştirilmiş uygulamaları için dar dönüşlü 1" ile 2" (25 - 50 mm) arasında ultra küçük çaplı hatlar

Teknik Özellikler:

Ağırlık:

*6,6 kg (micro CA-300 ile),

*4,1 kg (micro CA-300 olmadan)

Boyutlar:

*Uzunluk: 33,6 cm (13,25")

*Derinlik: 16,7 cm (6,6")

*Yükseklik: 36 cm (14,2")

*Kare Çapı: 32 cm (12,75")

Kamera Teknik Özellikleri:

*Uzunluk: 22,5 mm (0,88")

*Çap: 15,5 mm (0,61")

Işık Kaynağı: 6 LED

Sonda Vericisi: 512 Hz

Ekran Çözünürlüğü:

*NTSC: 656 × 492 piksel

*PAL: 768 × 576 piksel

İtme Kablosu:

*Uzunluk: 25 m (82 feet)

*Çap: 6,3 mm (0,25")

Dirsek Çapı: 25 mm (1")

Boru Kapasitesi: 25 mm (82 feet) [NOT: nanoReel 25 mm [1"] 'lik düz borudan geçecek fakat 90^o’yi geçebilecek dönme becerisi her bir borunun ve boru ekleme parçalarının yapıldığı maddeye ve yapısına bağlı olacaktır. Kameranın başarılı bir şekilde dönme noktalarından geçebileceğinden emin olabilmek için incelemek istediğiniz maddeyi test edin. Küçük çaplı boru ekleme parçalarının bazı bağlantı parçaları kameranın sadece tek yönlü girişine izin verecektir.]

Sistem Kablo Uzunluğu: 3 m (10 feet)

Çalışma Ortamı:

*Sıcaklık: 0°C ila 46°C arası [NOT: Kamera aşırı sıcaklıklarda çalışabilir ancak görüntüde bazı kalite değişiklikleri oluşabilir.]

*Nem: 5% ila 95% BN

*Saklama Sıcaklığı: -20°C ila 70°C arası

*Su Geçirmezlik Derinliği: 70 m (225 feet)
