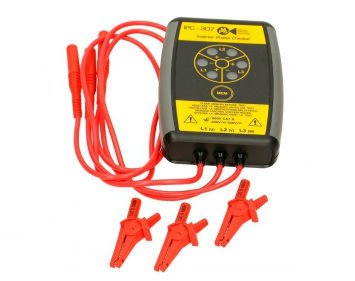

IPC-307 INVERTER FAZ KONTROL CİHAZI

1) Ipc-307’nin asıl kullanım amacı nedir?

IPC-307 basit ve hızlı bir şekilde inverter devre kartı (PCB) üzerindeki hataları tanımlamak için tasarlanmıştır.

2) Inverter devre kartını (PCB) neden test ediyoruz?

Test, sistem hata sebep(ler)ini belirlemede yardımcı olur. Değiştirmeden önce inverter devre kartının test edilmesi, kartın değiştirilmesi sebepli gereksiz zaman ve para kaybının önüne geçer. Kompresör arızası çoğunlukla inverter devre kartının da hata vermesine sebep olur, bu yüzden kompresör değiştirilmeden önce yapılacak inverter devre kartı testi, gerçekleşebilecek ek hataları önlemektedir.

3) IPC-307 devre kartını nasıl test eder?

IPC-307, inverter PCB’nin 3 faz çıkışından voltajı algılar, ölçer ve kaydeder. Her fazın, alternatif akım yaratmak için pozitif ve negatif bağıl gerilimi değiştiren 2 tane transistörü vardır.

4) IPC-307 nasıl bağlanır?

Sadece kompresörün inverter devre kartından bağlantısını kesin ve kompresörün kablosunu IPC-307’ye bağlayın veya direkt olarak inverter devre kartının çıkış terminallerine bağlayın.

5) Teste nasıl başlıyoruz?

Sistemi soğutma moduna alın. Inverter devre kartı kompresöre güç vermeyi denediğinde IPC otomatik olarak uyanıp, devreye girecek ve ölçmeye başlayacaktır.

6) Test boyunca yaptığım gözlemden ne anlamalıyım?

Kompresör çalışmaya başlamadan önce 1-2 saniyelik bir gecikme olabilir. IPC- 307 LEDleri yanacak ve ünite her faza enerji geldiğinde klik yapabilecektir.

7) Inventer’ın kompresörü çalıştırmayı deneyip denemediğini nasıl bileceğim?

Başlangıç sırasında IPC-307 geçerli bir sinyal ölçtüğünde, her 4 saniyede bir bip sesi çıkaracak ve ona uygun LEDler yanacaktır. Bu sırada, "MEM” tuşuna da basabilirsiniz, LEDler hangi fazların kayıt olduğunu gösterecektir.

8) Inverter devre kartının düzgün çalışıp çalışmadığını nasıl anlarım?

Inverter devre kartının 6 güç transistörünün de açık/kapalı hale gelmesi düzgün çalıştığının göstergesidir. 6 LED’in de yanmış durumda olması gerekmektedir. Veri hafızada 15 dakika veya "MEM” düğmesine 5 saniye basılı tutuluncaya kadar kalacaktır.

9) Eğer inverter düzgün çalışmıyor ise ne görmeyi beklemeliyim?

Bir veya daha fazla LED yanmayacaktır. Ya da bir veya birden fazla LED sürekli yanık durumda olacaktır.

10) IPC-307’yi nasıl kapalı duruma getirebilirim?

Hafızayı sildiğinizde IPC-307 uyku moduna geçer ve güç tüketiminde bulunmaz.

11) Inverter devre kartlarının arızalanmasına ne sebep olur?

Birden fazla sebep olabilmekle birlikte, iventer devre kartı arızasının en büyük sebebi kompresör üzerinde oluşan aşırı akım gibi durumlardır. Buna sebep kompresörün sargı izolasyonundaki problem olabilir. Kompresörün değiştirilmesi ve inverter devre kartının kontrol edilmesi gerekmektedir.

GÜVENLİ VE DÜZGÜN KULLANIM İÇİN HER ZAMAN KULLANIM KILAVUZUNA BAKINIZ.
